焊接焊缝虚焊检测,内部气孔检测,内部裂纹检测,超声波探伤,工业B超机

关键词:超声扫描显微镜GSX300

描述:超声扫描显微镜GSX300:满足不同行业需求,集成电路半导体封装缺陷,分层检测,内部结构检测,断层检测。空洞检测,贴片内部焊接检测。

超声扫描显微镜GSX300

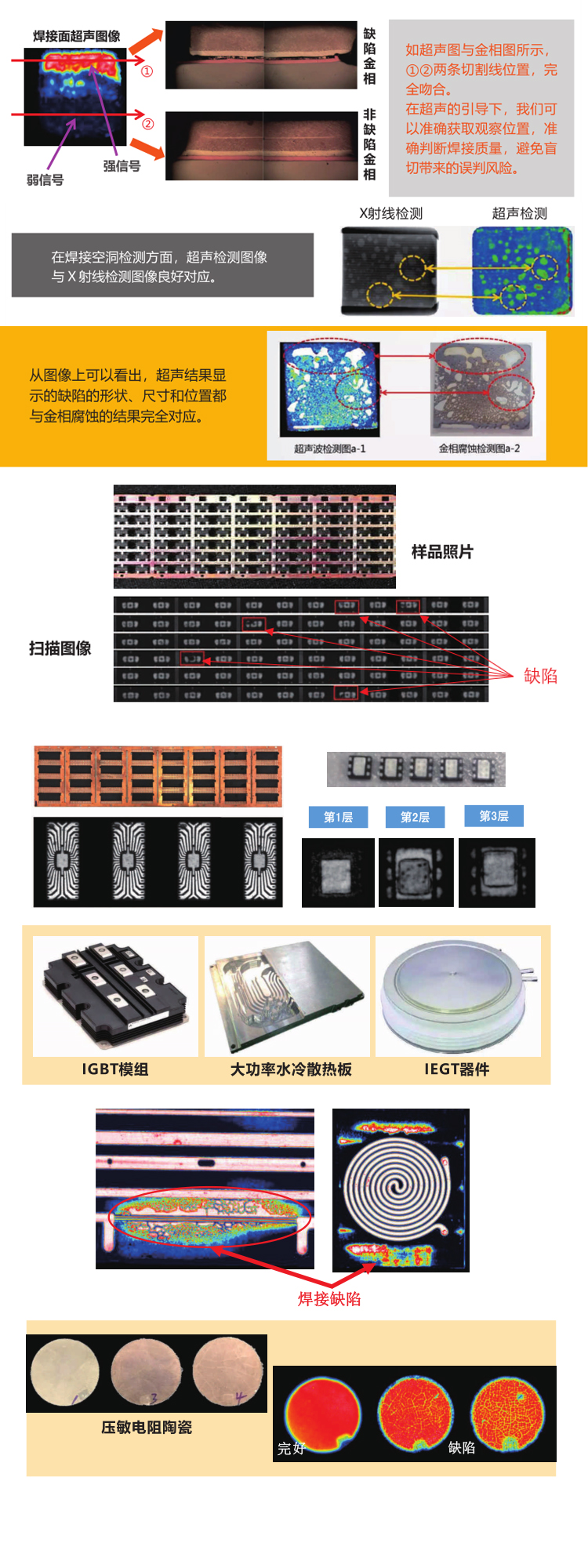

应用:
一 IC塑料封装:集成电路行业检测
1.自动识别封装缺陷
2.封装分层检测
3.封装内部结构、断层检测
二 功率电子器件塑料封装
1.分层,空洞检测
2.封装分层检测
三 功率电子装片、粘片、连续炉焊
1 焊接空洞 压片翘片、面包片、硅片裂纹
2.粘片质量检测
3.热沉焊接质量检测
四 金刚石材料缺陷检测
五 熔断器焊接点检测
铜箔与黄铜的点焊
六 复合材料内部气孔断层检测

主要配置:
1、龙门式高速直线电机扫描运动台;
2、主动平衡减震系统;
3、整体焊接框架,提高稳定性;
4、全封闭防护;
5、全能夹具、一键校准、远程协助;
6、自动上下水及水循环净化系统。

应用领域
精密器件 ——半导体、集成电路和金刚石等行业高速全检,适用于理化试验室或车间现场。
产品参数
1、工作电源:220V/50Hz,3KW;
2、极大扫描范围: 500mm×330mm×100mm;图像推荐分辨率:0.5um ~ 4000um;
3、整机尺寸:1250mm×850mm×1300mm;(标配)
4、探头频率范围:1~50MHz;(标配,可升级至230MHz);
5、图像推荐分辨率:0.5um ~ 4000um;
6、典型扫描耗时:≤35s (测试条件:扫描区域10mmX10mm,分辨率50um);
7、极大扫描速度:1000mm/s;极大扫描加速度:8m/s²;
8、运动台定位精度:X/Y向<±0.5um,Z向<±10um;重复定位精度:X/Y向<±0.01mm,Z向<±0.02mm。
9、采样频率:25~250MHz;(标配,可升级至1.5GHz);
10、每通道可调增益:-13~66dB;(标配,可升级);脉冲重复频率:5kHz;(标配,可升级)。
